アダプティブスクリーニング
AMスクリーニングの問題点
- トーンジャンプの発生：ハイライト側，シャドウ側で最小ドットを用いるのでドットがつぶれてしまう．ドットの接触が始まる階調でジャンプが発生する．
- 細部の再現性が低い．線切れが発生する．
- ２次色・３次色でロゼッタ（短周期モアレ）が発生する．
- 長周期モアレが発生．特に高速輪転機でモアレが発生しやすい．
FMスクリーニングの問題点
- 多くのノイズ成分を含んでいるので単色がざらつく．
- 複数の版の掛け合わせの考慮がなされていないので，２次色３次色がざらつく．
- トーンジャンプが発生する．ハイライト側，シャドウ側で小さなドットを用いるので，ドットがつぶれやすい．
- 青かぶり：網点が細かいので，CMYの刷り順だとC版に比べて，M版，Y版が紙に転写されにくい．C版がMY版に比べて相対的に濃度が高くなるので，青かぶりが発生する．
- MY版のインキが紙に転写されず，ブランケット胴に残りやすくなり，頻繁なブランケット洗浄が必要．
- 周期ムラが発生する．小さい周期（１００～３００ピクセル程度）のパターンを持っており，パターンのつなぎ目が目立つ．
- 周期ムラの分析
- パターンの周期とプレートセッタのヘッドの大きさが干渉し，バンディングが発生しやすい．
Adaptive Screeningの特徴
- ノイズ成分が少なく，単色がなめらか．
- 複数の版の掛け合わせの考慮して網点がつくられるので，２次色，３次色がざらつかない．
- トーンジャンプが発生しない．ハイライト側，シャドウ側で大きなドットを用いるので，つぶれない．
- 青かぶりが発生しない．網点が粗いので，M版Y版が紙に転写されやすい．
- バンディングが発生しない．
- 印刷環境に合わせて，ハイライト側・シャドウ側の最小ドットサイズ，中間階調の溝の幅，線数を自由に設定することができる．
AM１７５線，FM Screening，Adaptive Screeningの比較
- AM Screening ： Harlequin RIPの楕円形状の網点
- FM Screening : 現在もっとも良く用いられている，某社のFMスクリーニング．ハーフトーン領域のドットピッチ２０ミクロン．
- Adaptive Screening ： 一般商業印刷をターゲットに設計．ハーフトーン領域のドットピッチ３０ミクロン．
- 拡大画像：原画像を解像度変換せずそのままRIP処理．（つまり，出力解像度が2400dpiのとき，原画像の解像度は2400dpi）
- 実解像度画像：出力解像度2400dpiに対して，原画像を350dpi換算でRIP処理．
- ただし，RIP処理後に解像度を2400dpiから1200dpiに落としています．
比較結果
- AM175線は目障りなロゼッタが目立ちます．
- FM Screeningは，微小ドットを用いており，ざらつきが目立ちます．(特に，青空や背景)
- Adaptive Screeningは，FM Screeningより大きいドットを用いているにもかかわらず，階調再現がなめらかです．ドットが大きいので拡大すると粗く見えますが，実際に印刷すると個々のドットは見えずになめらかに見えます．ドットが大きいので，印刷も容易です．
画像をクリックすると拡大画像を見ることができます．拡大画像は(できればPhotoshopなどを用いて)等倍で見てください．縮小されると，大きくざらついて見えます．
 |
 |
 |
|
|
|
|
|

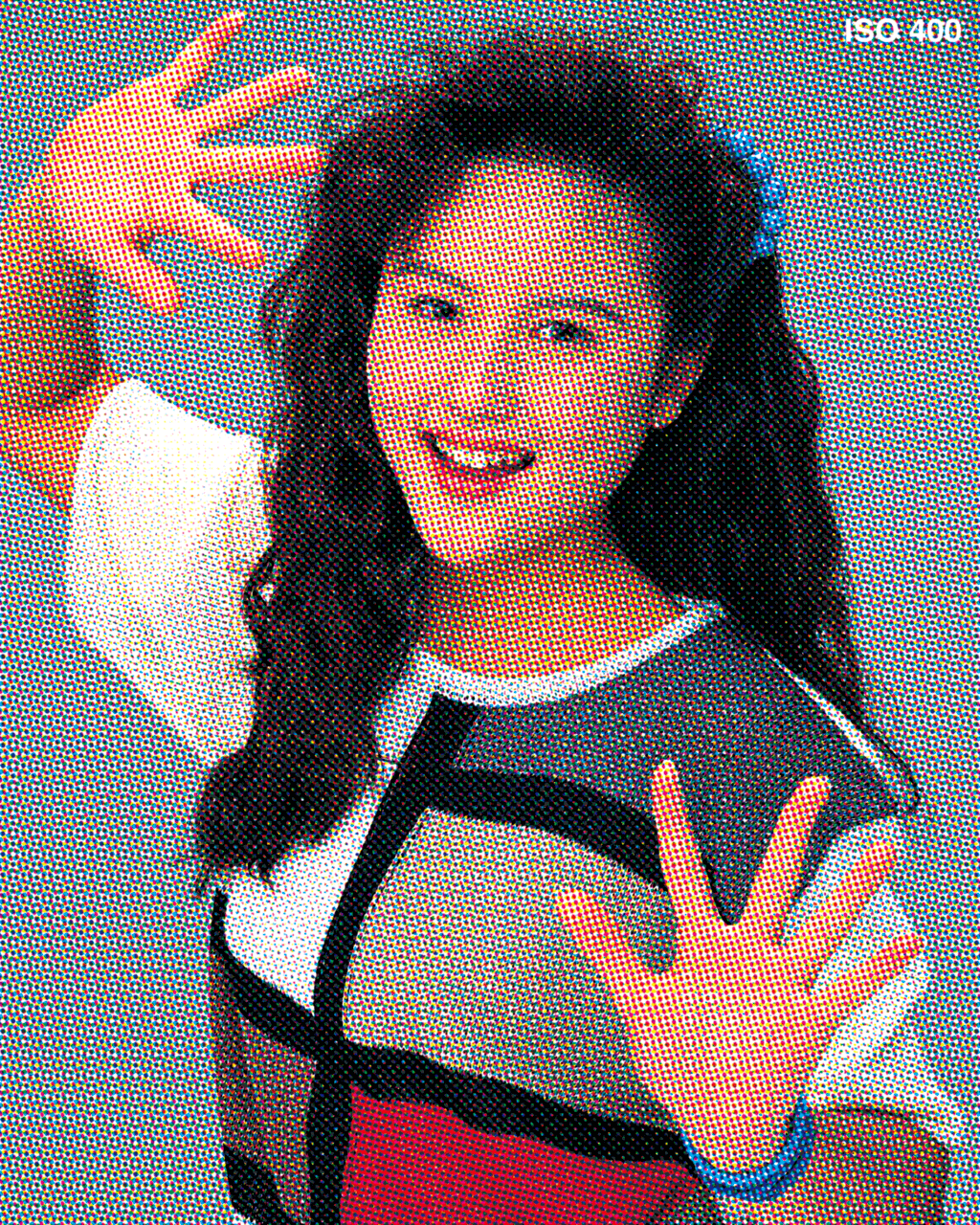

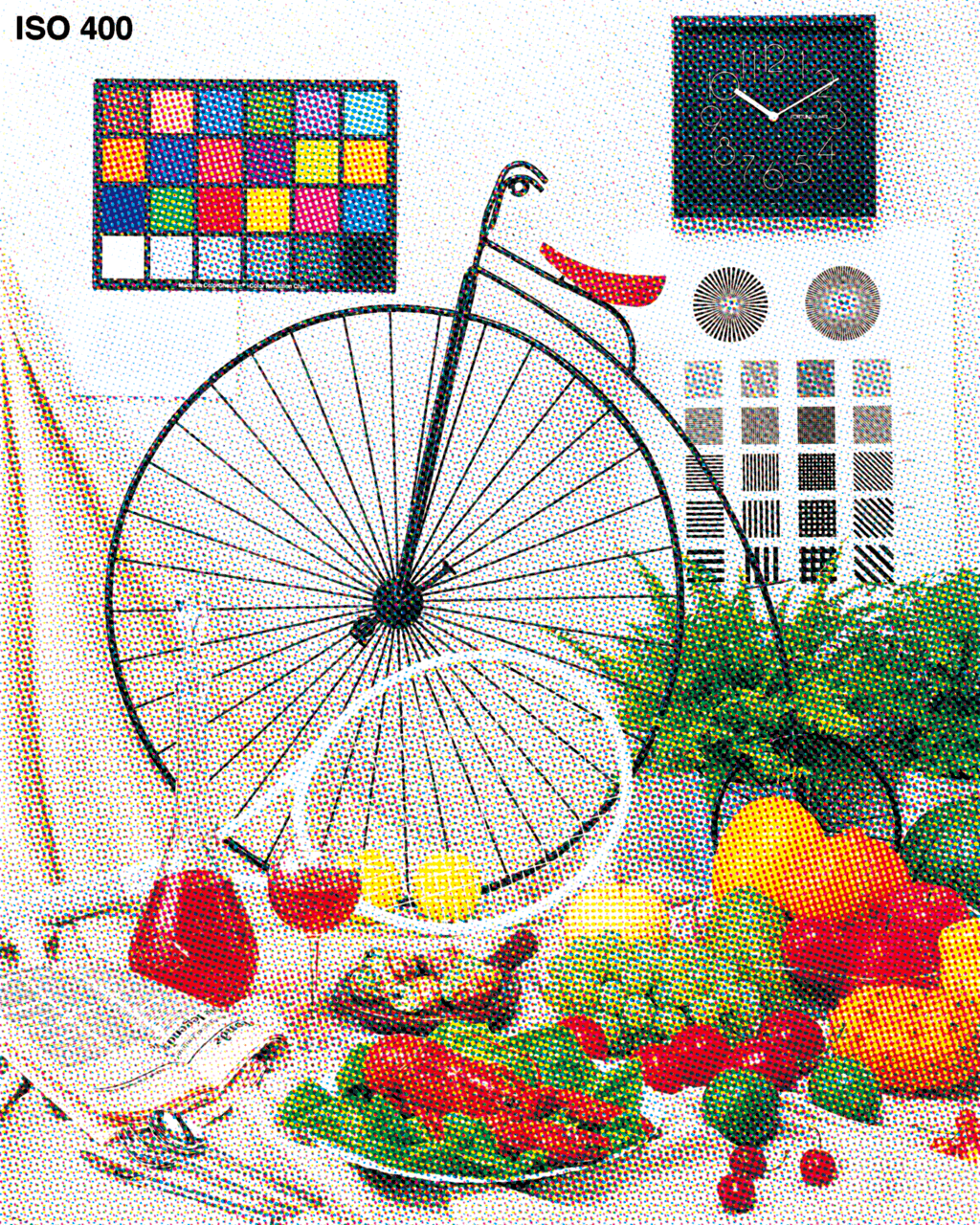

AM175線
|

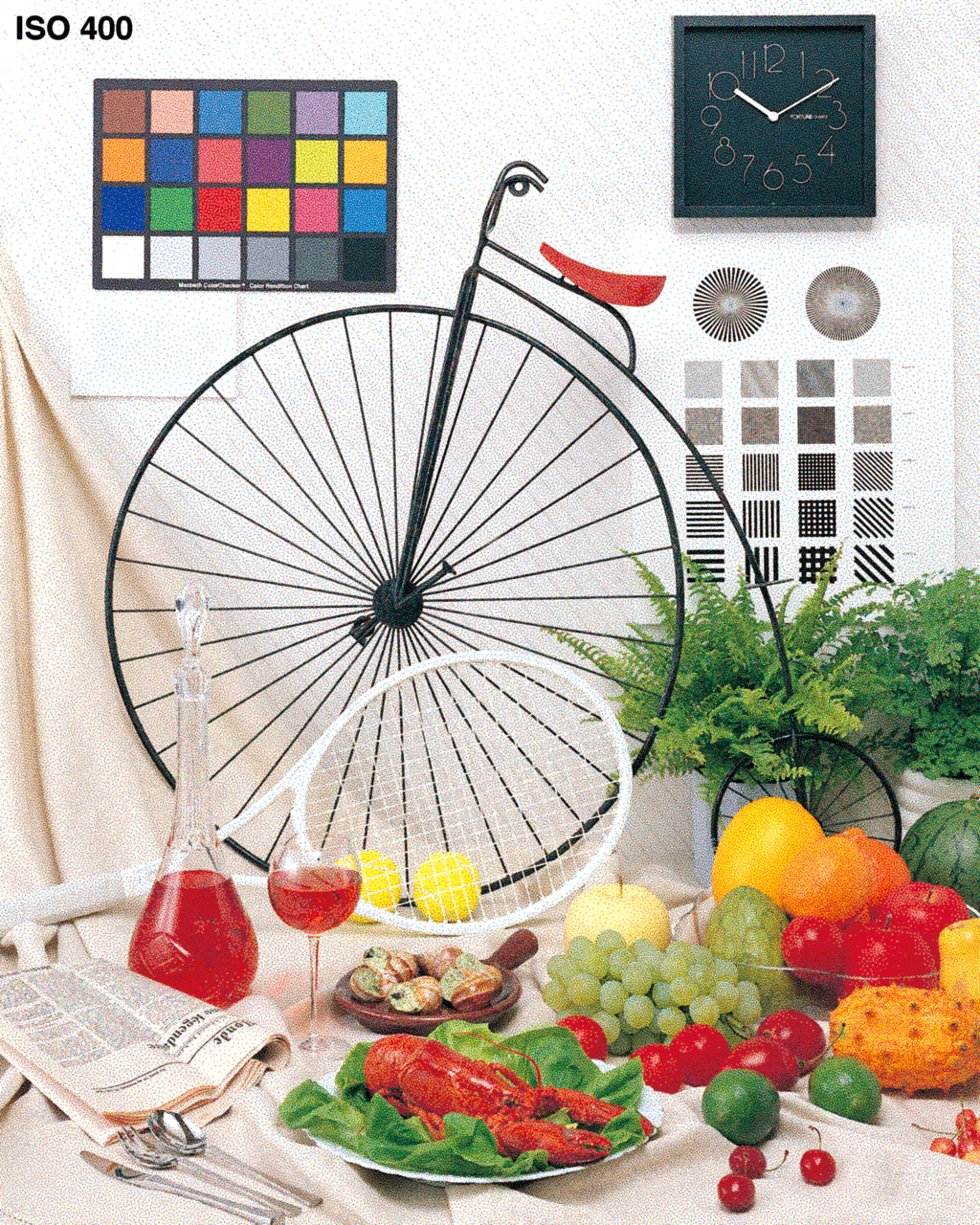

FM Screening
|

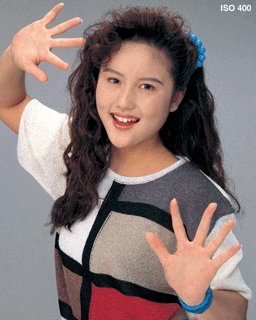

Adaptive Screening
|
 |
 |
 |
|

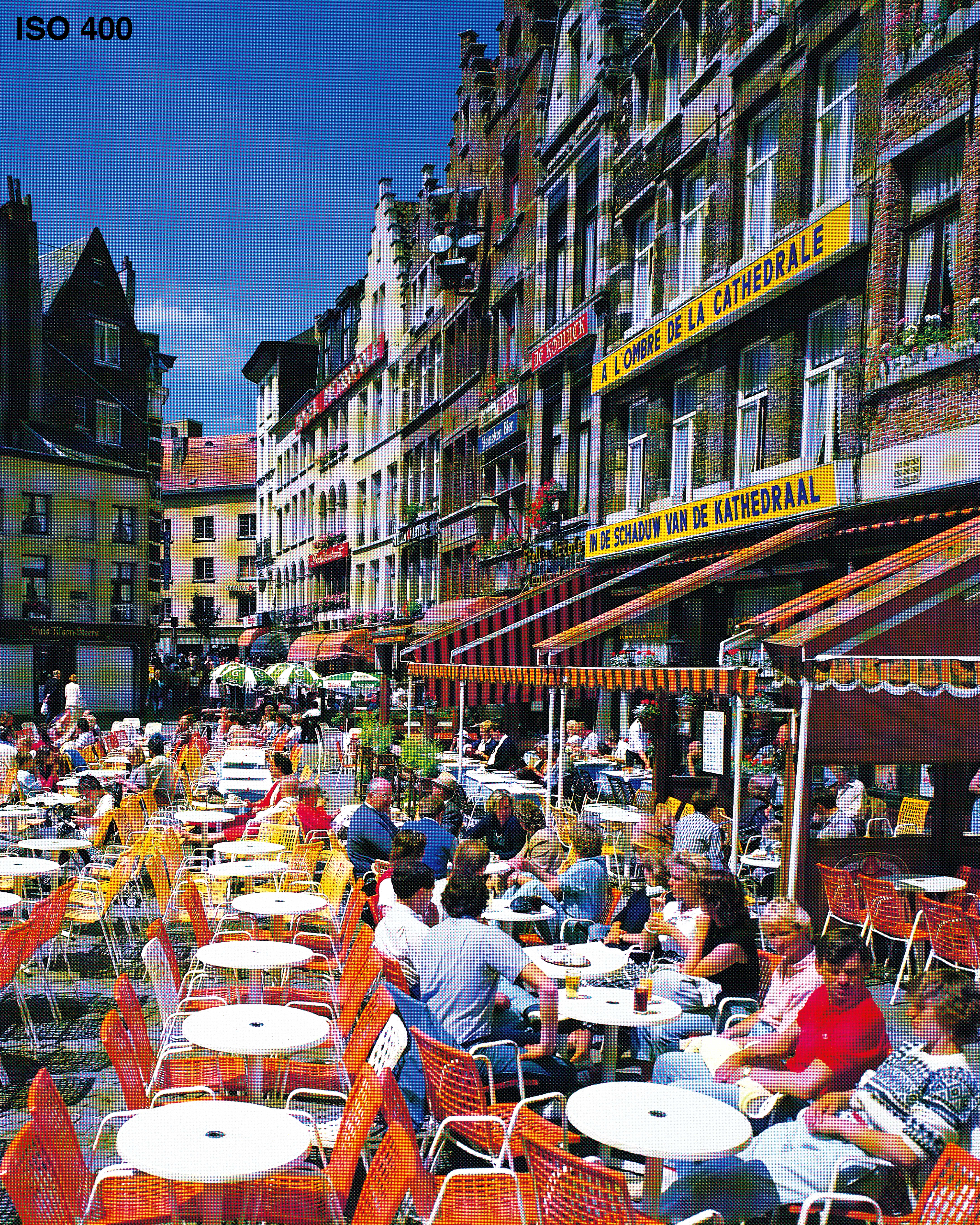

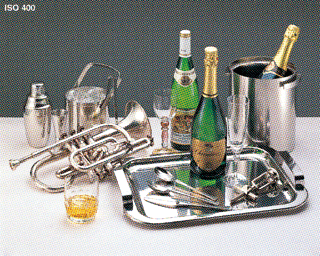

AM175線
|

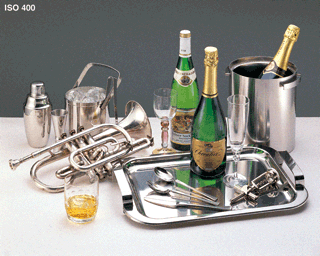

FM Screening
|

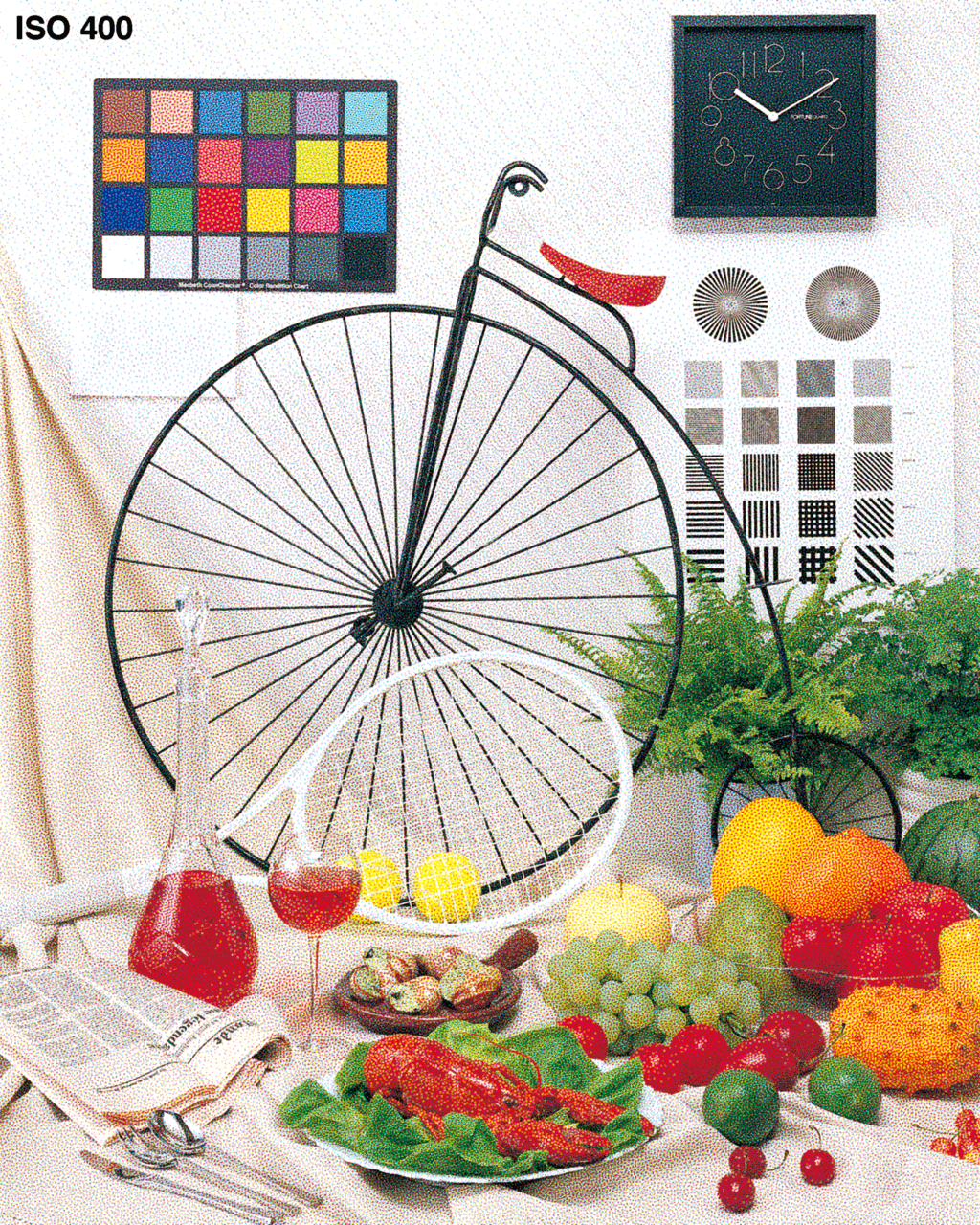

Adaptive Screening
|
|
|
|
|
|
|
|
|
|

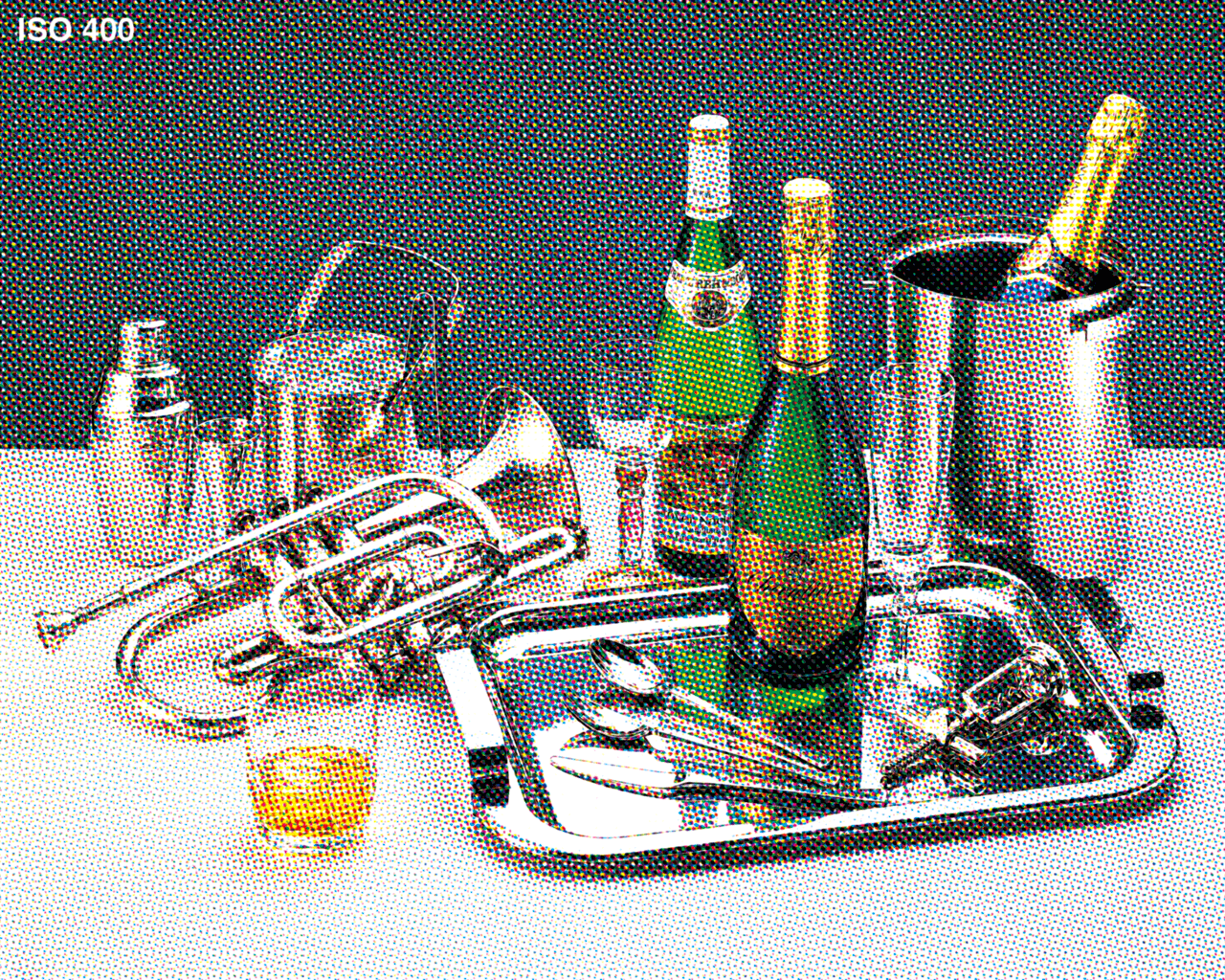

AM175線
|
FM Screening
|

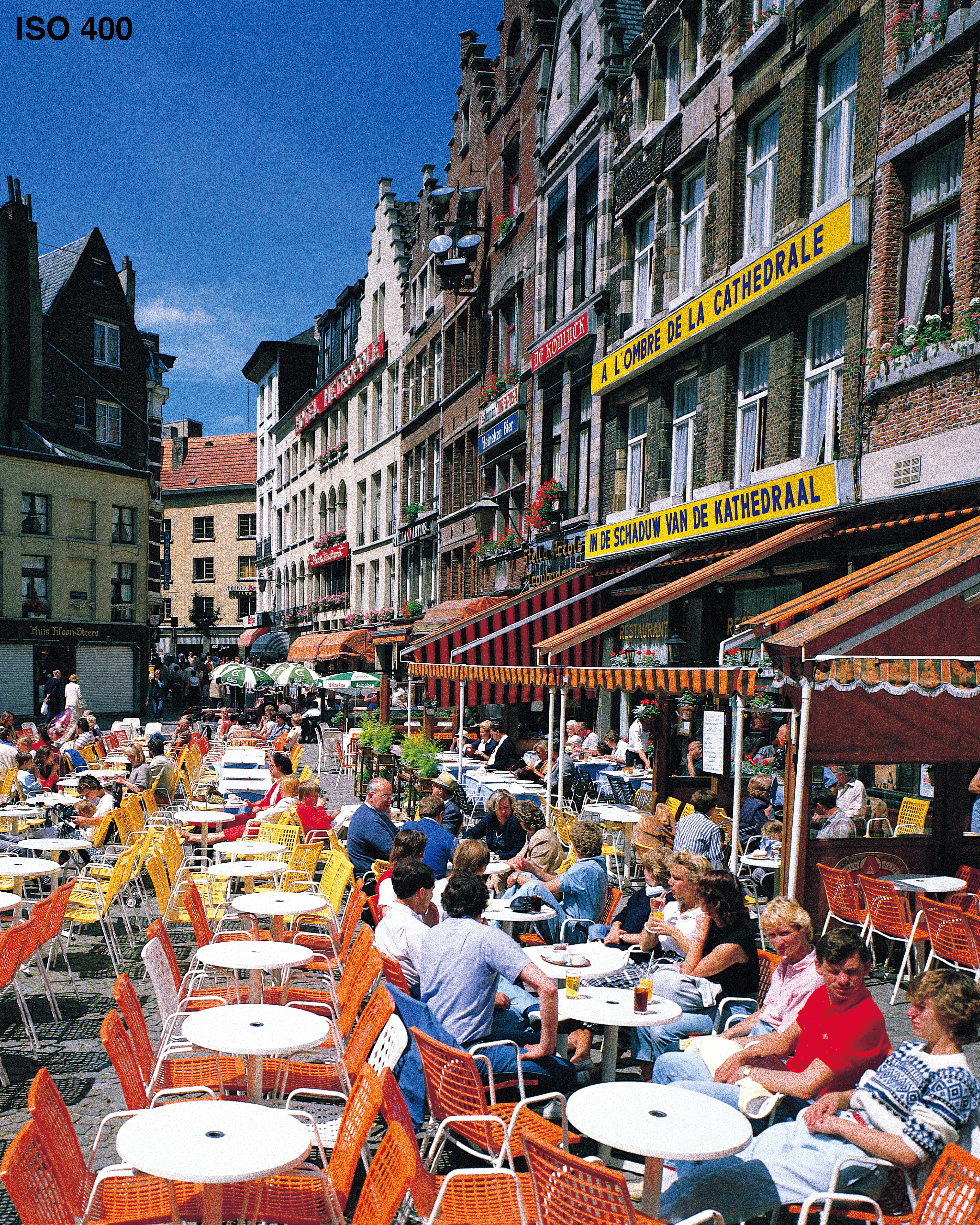

Adaptive Screening
|
 |
 |
 |
|
AM175線
|
FM Screening
|

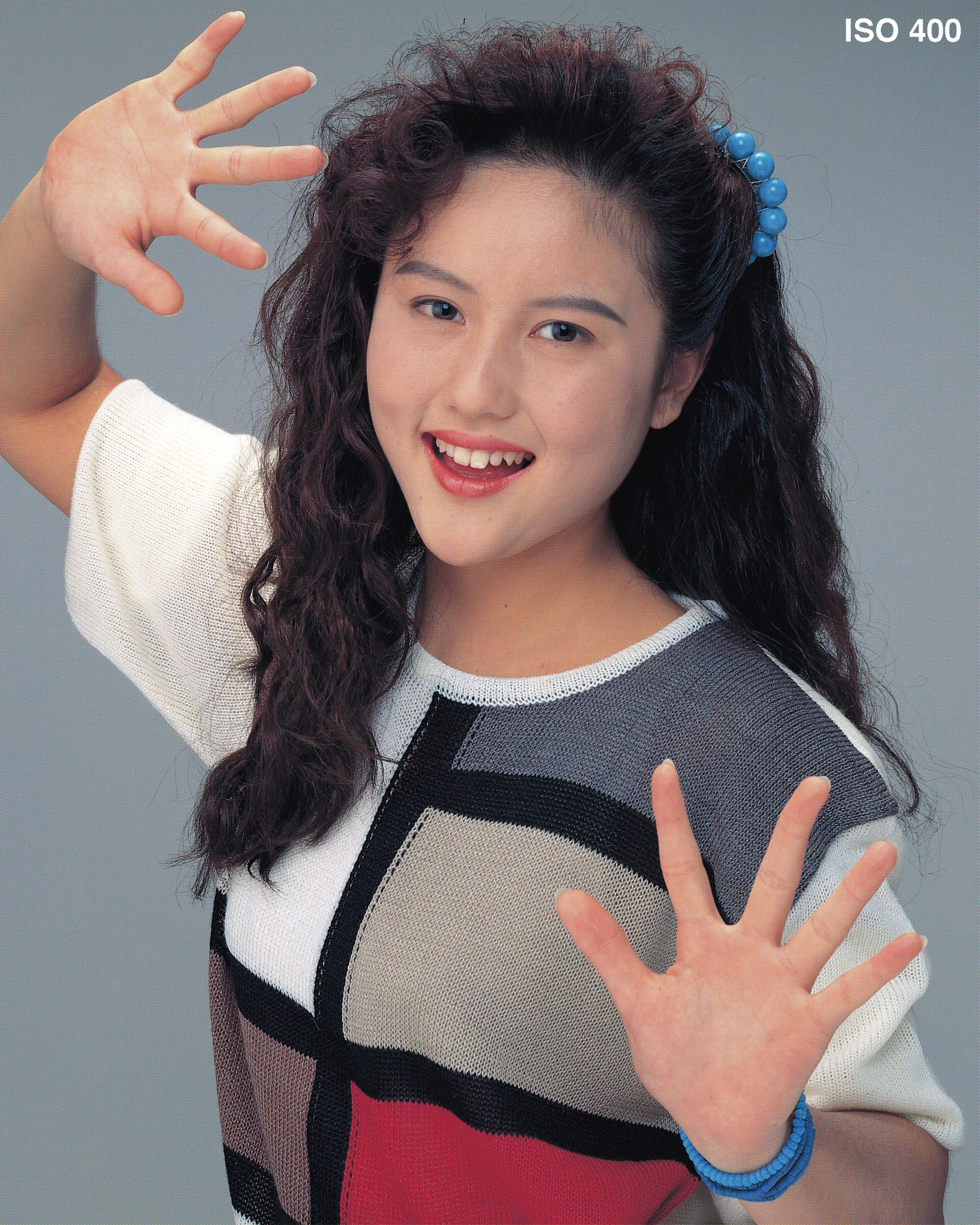

Adaptive Screening
|

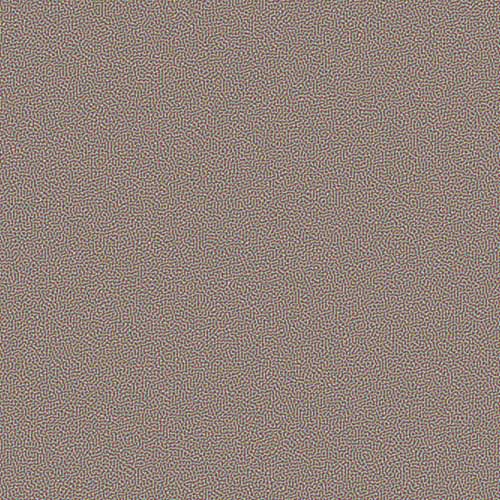

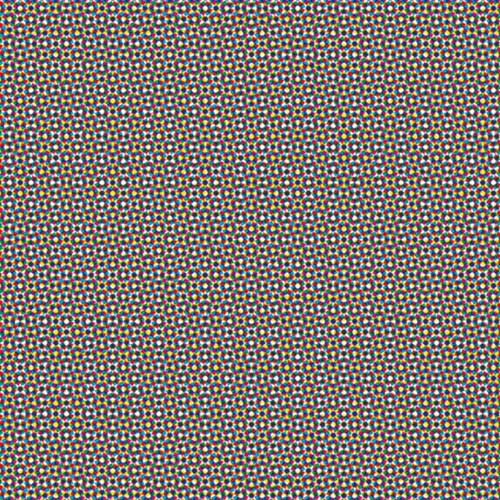

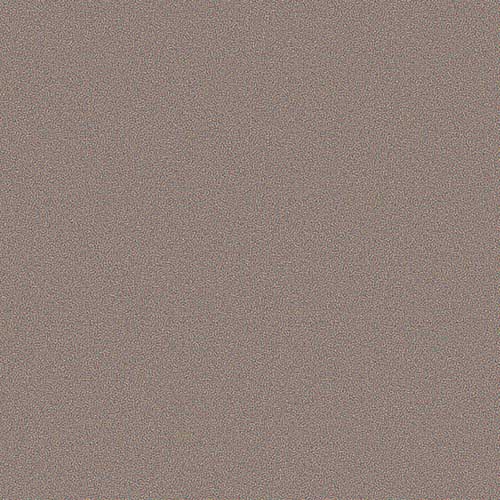

CMY50%等量
 |
 |
 |
|
AM175線
|
FM Screening
|
Adaptive Screening
|

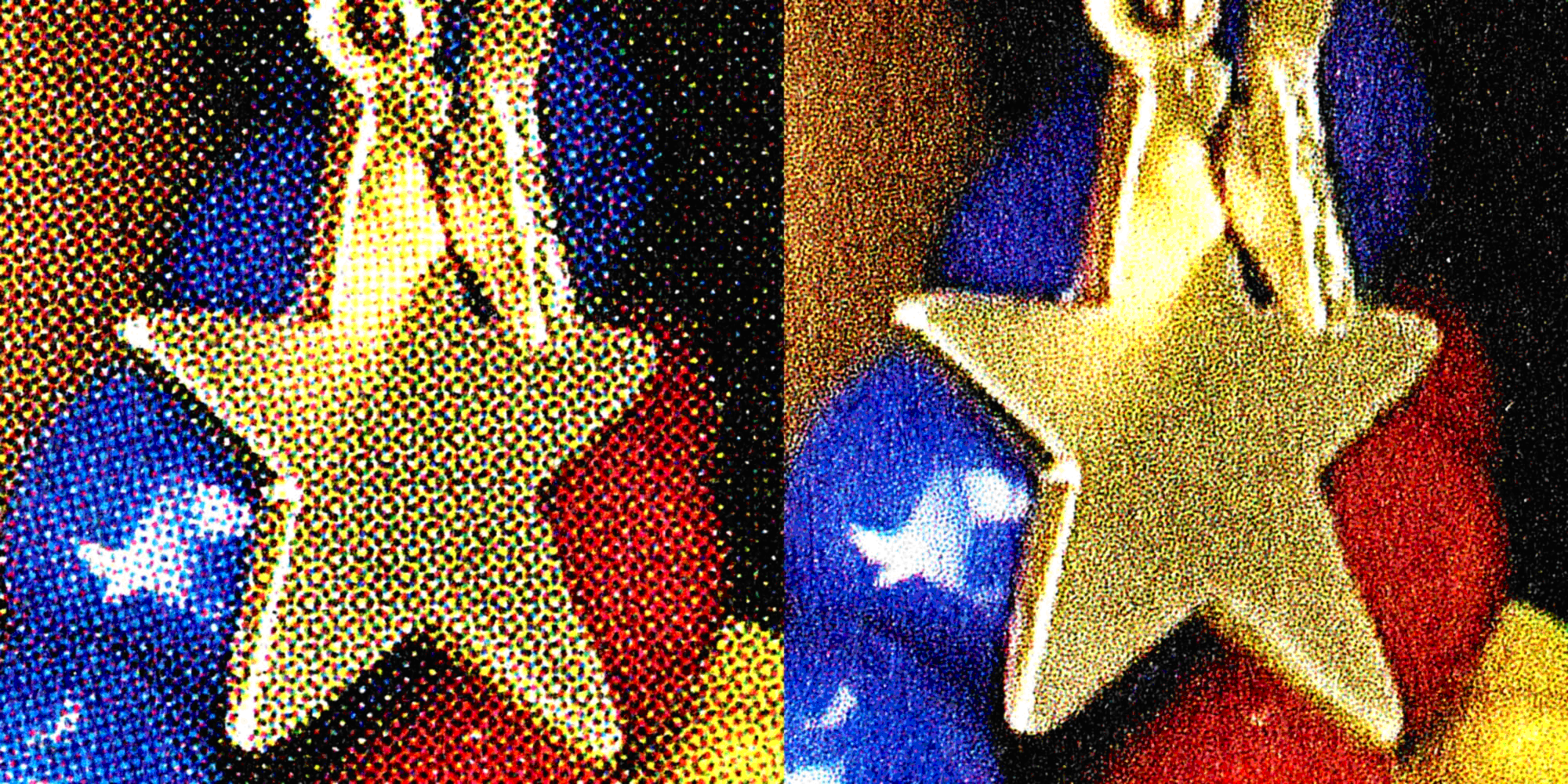

AMスクリーニングとAdaptiveスクリーニングの実際の印刷（新聞印刷）での比較
(画像をクリックすると拡大します．）
Adaptiveスクリーニングのスクリーニンサーバによる処理

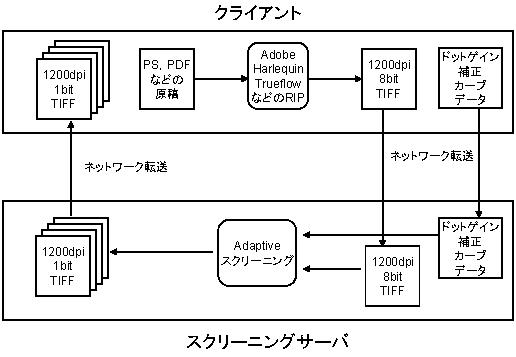

Adaptiveスクリーニングは，スクリーニングサーバによりテスト運用可能（下図）
（解像度1200dpiの新聞印刷の場合．商業印刷の2400dpiなどにも対応可能．）
RIPソフトウェアで出力したコンポジット8bitTIFFを４版分(CMYK版)の1bitTIFFに自動的に変換します．
評価用にインターネット経由による運用（スクリーニングサーバのパスワード発行）またはスクリーニングサーバの貸し出しを行います．
連絡先：nakano＠cs.hiroshima-u.ac.jp (TEL:082-424-5363)
