公開講座

１０時間で学ぶFPGA設計
―Verilog HDLによる電子オルゴール設計を題材に―

この講座は，10時間でFPGA設計の基礎を学ぶことを目的としています． わずかな時間で，設計ツールを用いながら，回路を実際にFPGAに 書き込んで動作させます． 最終的には，電子オルガンと電子オルゴールをハードウェア記述言語で 設計します．

ハードウェアの仕様を記述する言語としてVerilogHDLを用います． 特に基礎的な構文だけ用いるので，VerilogHDLの古い標準であるVerilog-95 に準拠します． もちろん，Verilog2001などの新しい標準規格にも，そのまま使うことができます．

このテキストで学ぶにあたり，FPGAやハードウェア記述言語についての 知識は必要ありません． ただし，

1. C言語のプログラミングの基礎
   • 例えば，式の書き方，代入文やif文の意味
2. デジタル回路設計の基礎
   • AND,OR,NOTなどの基本ゲート，基本ゲートを用いた組合せ回路，フリップフロップなどの記憶素子

を知っていることを前提とします． ハードウェア記述言語VerilogHDLによるハードウェア設計は， 通常のプログラミング言語によるソフトウェア設計に似ています． VerilogHDLはC言語と構文が似ており，本講座を理解するためには， C言語のごく基礎的な知識が必要です． また，基本ゲートやそれを用いた組合せ回路の動作などのデジタル回路設計の 基礎も知っている必要があります．

• 平成２１年８月２８日（金）～２９日（土）
• ？？：００～？？：００（両日とも）

• 東広島市

• 名

• Xilinx ISE WebPACKをインストールしたノートPC
  • Xilinx ISE WebPACKはXilinx社より無償で提供されているFPGA設計ツール
  • インストール方法については下記のISE WebPACKのインストールを参照
• 筆記用具

1. Xilinx社ホームページにアクセス

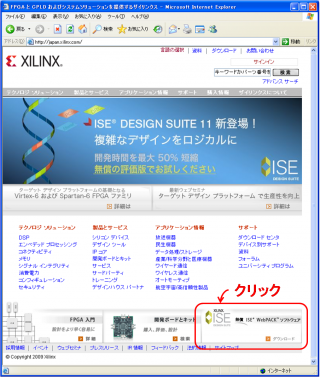

2. 無償ISE WebPACKをクリックしてダウンロードのページへ
   •

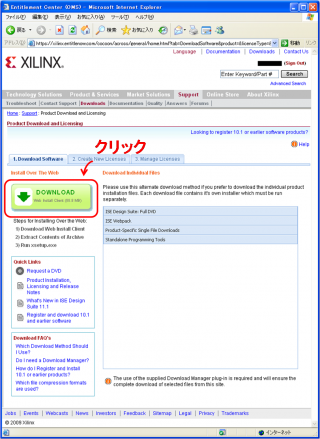

3. Web Install Clientをダウンロード
   •

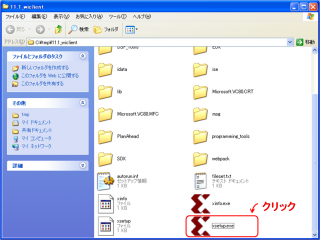

4. ダウンロードしたファイルを解凍してxsetup.exeを実行し、指示に従いインストール
   •

• インストール時の注意点

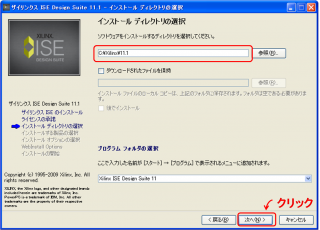

  • インストール先のディレクトリに全角文字やスペースが含まれないようにする
    •

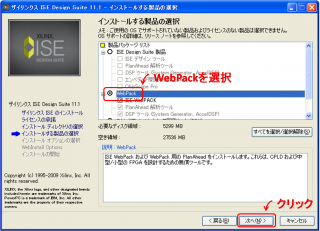

  • インストールする製品の選択で「ISE WebPack」を選択
    •

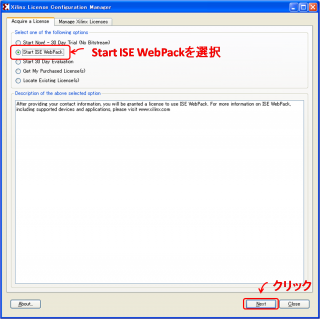

  • Xilinx License Configuration Managerで「Start ISE WebPack」を選択
    •
